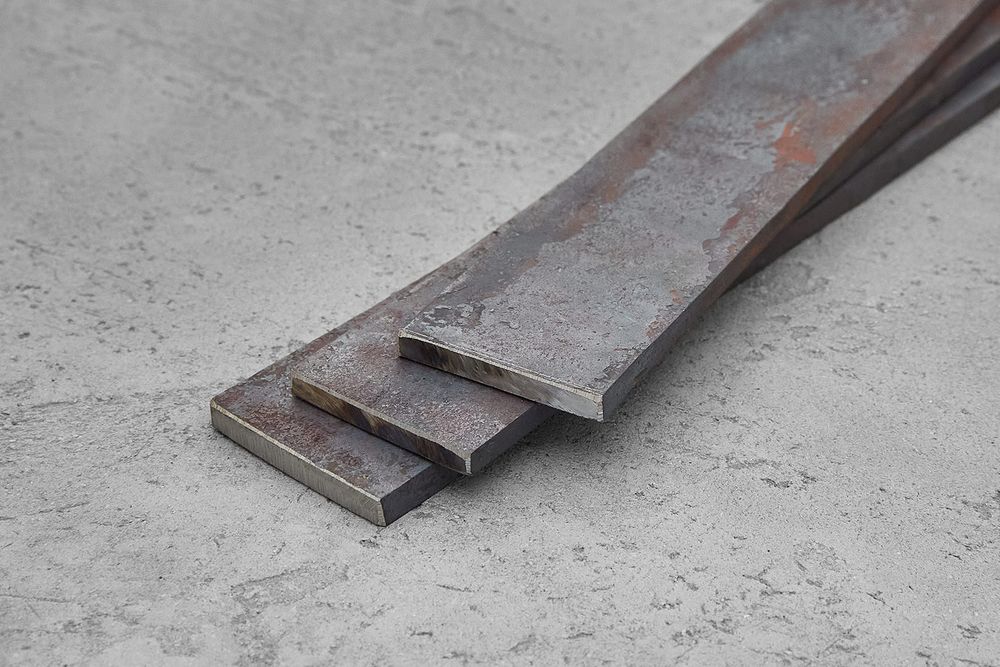

Полоса изготовлена из листового проката стали 95X18.
Вся сталь, представленная в магазине Ножинск PRO термообработана ведущим термистом UralEDC Буровым Сергеем. Твердость заготовки из 95X18 составляет 61±0,5 HRС. Максимальная толщина обезуглероженного слоя не превышает 0,5 мм, что должно быть учтено при обработке по контуру режущей кромки. Низкий отпуск заготовки осуществлен при 170°С. Не допускайте нагрева металла при шлифовке выше этой температуры!
Полосы и бланки могут иметь незначительные поводки, устраняемые шлифованием. Заготовки клинков, предназначенные для сквозного монтажа, требуют высокого отпуска окончаний хвостовика (от трех до пяти нагревов горелкой до 750-800°С) для нарезания резьбы или расклепывания.
Химический состав 95X18:
C (углерод) – 0,95-1,00%
Cr (хром) – 17,00-19,00%
Ni (никель) – 0,60%
Mn (марганец) – 0,80%
Cu (медь) – 0,00-0,30%
Si (кремний) – 0,80%
S (сера) – 0,03%
P (фосфор) – 0,03%
