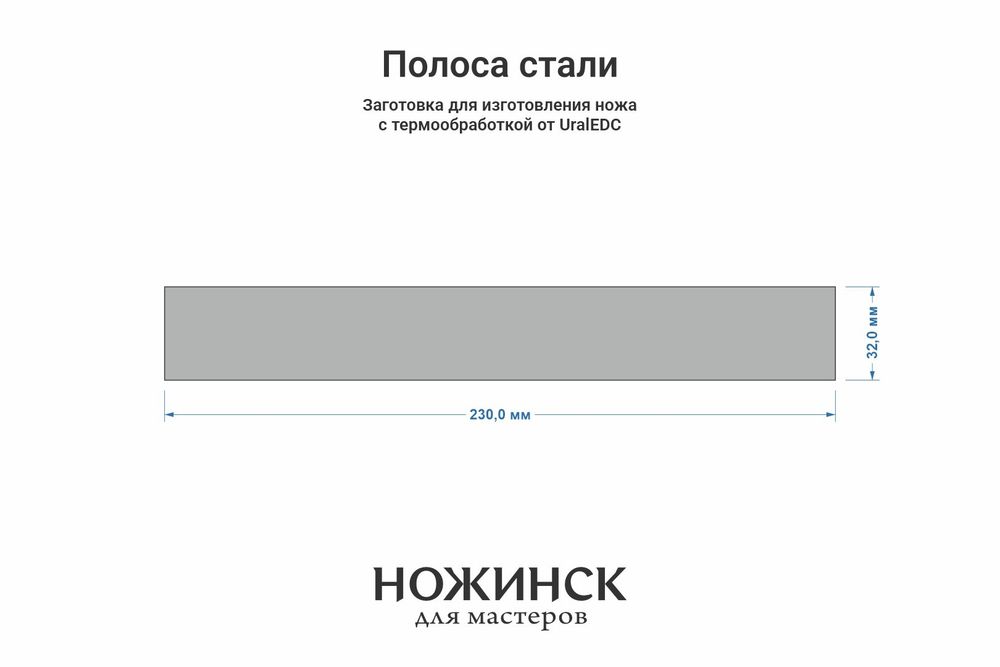

Полоса изготовлена из листового проката стали 8Cr14MoV.
Вся сталь, представленная в магазине Ножинск PRO термообработана ведущим термистом UralEDC Буровым Сергеем. Твердость заготовки из 8Cr14MoV составляет 62-63 HRС. Максимальная толщина обезуглероженного слоя не превышает 0,5 мм, что должно быть учтено при обработке по контуру режущей кромки. Низкий отпуск заготовки осуществлен при 170°С. Не допускайте нагрева металла при шлифовке выше этой температуры!
Полосы и бланки могут иметь незначительные поводки, устраняемые шлифованием. Заготовки клинков, предназначенные для сквозного монтажа, требуют высокого отпуска окончаний хвостовика (от трех до пяти нагревов горелкой до 750-800°С) для нарезания резьбы или расклепывания.
Химический состав 8Cr14MoV:
C (углерод) – 0,75-0,80%
Cr (хром) – 13,50-14,00%
Mo (молибден) – 0,20-0,25%
Mn (марганец) – 1,00
V (ванадий) – 0,10-0,15%
Si (кремний) – 1,00%
S (сера) – 0,03%
P (фосфор) – 0,03%
