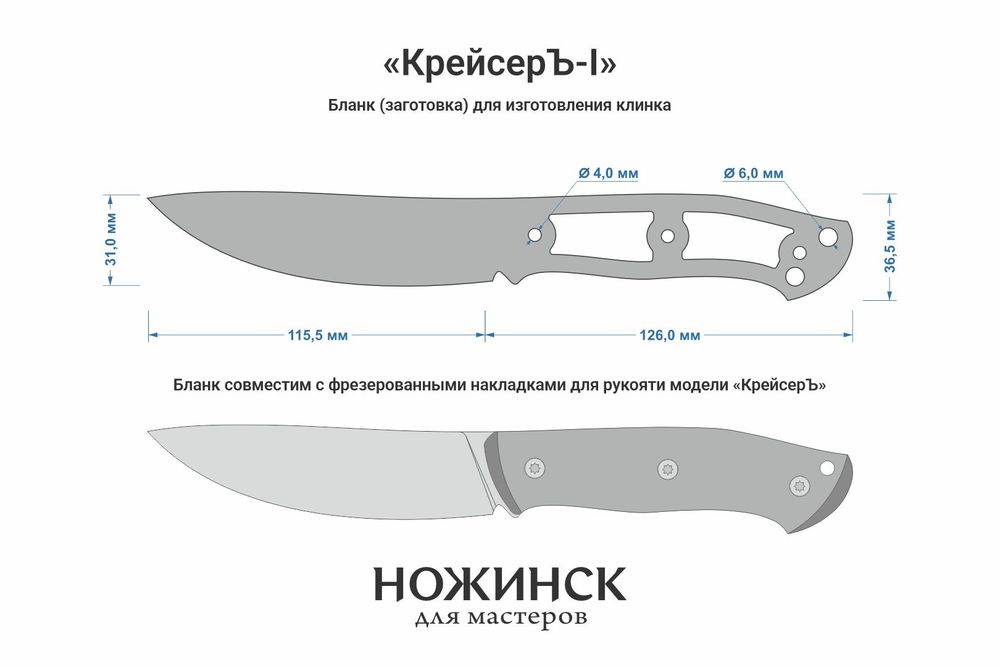

Бланк-заготовка для ножа «КрейсерЪ-I» из листового проката стали PGK немецкой компании Lohmann, вырезан методом гидроабразивной резки.
Бланк совместим с фрезерованными накладками для рукояти модели «КрейсерЪ»
Максимальные параметры готового клинка 115х30мм.
Размеры бланка: длина клинковой части 115,5мм, ширина 31мм (1мм предусмотрен на контуровку), общая длина заготовки 242мм.
Диаметры монтажных отверстий 4мм, 6мм (требуют развёртывания в номинал).
Сталь, представленная в магазине Ножинск PRO, термообработана ведущим термистом UralEDC Буровым Сергеем. Заготовки из PGK закалены с применением нагрева в защитных контейнерах и криогенной обработки в жидком азоте.
Твердость заготовок составляет 62-63HRС. Толщина обезуглероженного слоя (с пониженной твердостью) не превышает 0,5мм, что должно быть учтено при обработке по контуру режущей кромки и измерении твердости.
Низкий отпуск заготовок осуществлен при 175°С. Не допускайте нагрева металла при шлифовке выше этой температуры!
Бланки могут иметь незначительные поводки, устраняемые шлифованием. Заготовки клинков, предназначенные для сквозного монтажа, требуют высокого отпуска окончания хвостовика (от трех до пяти нагревов горелкой до 750-800°С) для нарезания резьбы или расклепывания.
При достаточно высокой твердости и износостойкости сталь PGK сохраняет отличную ударную вязкость и устойчивость к боковым нагрузкам. Характеризуется агрессивным резом.
Химический состав PGK:
C (углерод) – 1,15-1,20%
Cr (хром) – 8,50%
Mo (молибден) – 1,50%
Mn (марганец) – 0,40%
V (ванадий) – 1,95-2,00%
W (вольфрам) – 1,50%
Si (кремний) – 0,90-1,00%
